貼片電解電容有哪些應用？

作者：黑金剛電容    發布時間：2022-05-07 16:12:56  訪問量：4670  來源：ncc電容

　　貼片電解電容(Electrolytic Capacitor)貼片電解電容是用金屬作為陽極(Anode)，并在表面形成一層金屬氧化膜作為介質;然后濕式或固態的電解質和金屬作為陰極(Cathode)。電解電容大都是有極性的，如果陰極側的金屬，也有一層氧化膜，就是無極性的電解電容。

　　根據使用的金屬的不同，目前只要有三類電解電容：

　　鋁電解電容(Aluminum electrolytic capacitors)

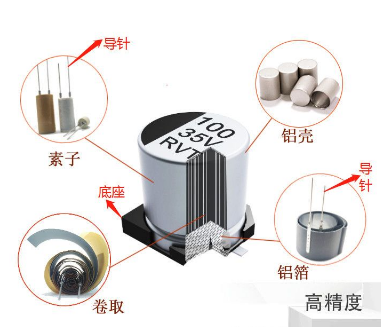

　　鋁電解電容應該是使用最廣泛的電解電容，最便宜，其基本結構如下圖所示：

　　鋁電解電容的制作工藝大致有如下幾步：

　　首先，鋁箔會通過電蝕刻(Etching)的方式，形成一個非常粗糙的表面，這樣增大了電極的表面積，可以增大電容量;

　　再通過化學方法將陽極氧化，形成一個氧化層，作為介質;

　　然后，在陽極鋁箔和陰極鋁箔之間加一層電解紙作為隔離，壓合繞制;

　　最后，加注電解液，電解紙會吸收電解液，封裝成型。

　　使用電解液的濕式鋁電解電容應用最廣;優點就是電容量大、額定電壓高、便宜;缺點也很明顯，就是壽命較短、溫度特性不好、ESR和ESL較大。對于硬件開發來說，需要避免過設計，在滿足性能要求的情況下，便宜就是最大的優勢。

　　鋁電解電容也有使用二氧化錳、導電高分子聚合物等固態材料做電解質;聚合物鋁電解電容的結構大致如下圖所示：

　　聚合物鋁電解電容的ESR較小，容值更穩定，瞬態響應好;由于是固態，抗沖擊振動能力比濕式的要好;可以做出較小的SMD封裝。當然，濕式的鋁電解電容也可以做SMD封裝，不過大都是長這樣：
